一、铺设前准备工作：

　　1.按设计要求选购PE膜材料。

　　2.在铺设水蜜桃久久夜色成人精品膜之前验收有土建工程合格验收的证明文件。

　　3.按施工组织设计制定施工方案。

　　4.水蜜桃久久夜色成人精品膜在裁切前，应准确测量好尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，并逐一编号，并记录在专用表格上。

　　5.铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。

　　6.在铺膜前对水蜜桃久久夜色成人精品膜外观质量进行开包检查，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。

　　7.地基处理：清除地面一切可能损伤精品无码一区二区三区水蜜桃承传的带尖棱硬物，填平坑凹，平整地面，或修好坡面。

　　8.水蜜桃久久夜色成人精品膜在铺设过程中，应该避免产生人为褶皱，温度较低时，应当尽量拉紧、铺平。

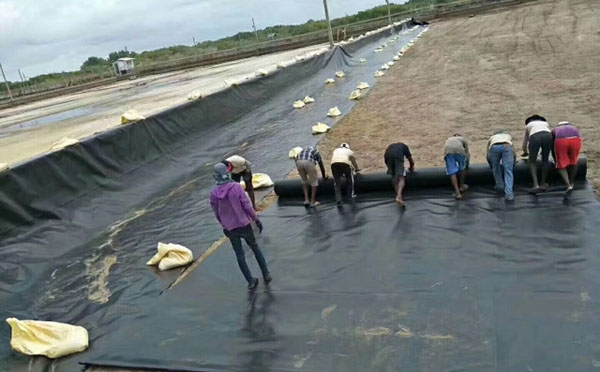

　　二、水蜜桃久久夜色成人精品膜的铺设方法：

　　1.水蜜桃久久夜色成人精品膜裁切之前，经丈量其相关尺寸，然后按实际裁切，在膜铺设中膜与膜之间接缝的搭接宽度不小于100mm，使接缝排列方向平行于坡脚线，即沿坡度方向排列。

　　2.大捆PE精品无码一区二区三区水蜜桃承传的铺设宜采用拖拉机,卷扬机等机械.条件不具备及小捆PE膜，也可采用人工铺设,坡面铺设用卷扬机自坡顶徐徐展放至坡底，坡顶、坡底处理入固定沟。

　　3.水蜜桃久久夜色成人精品精品无码一区二区三区水蜜桃承传铺设完成后，应当尽量减少在膜上行走、搬运工具等，以免对膜造成意外损伤。

　　4.按规定顺序和方向分区、分块进行PE膜铺设。

　　5.在铺设过程中应当从底部向高位延伸，不要拉得太紧，考虑实际情况，边坡采取从上到下的顺序进行铺设。

　　6.铺设PE精品无码一区二区三区水蜜桃承传时，应适当放松，并避免人力硬折和损伤。

　　7.相邻的两幅纵向交接头不应再一条水平线上，应相互错开1m以上。

　　8.铺设PE精品无码一区二区三区水蜜桃承传时，膜块间形成的结点，应为T字型，不得作成十字形。

　　9.纵向接头应距离坝脚、弯脚处1.5m以上，应设在平面上。

　　10.PE精品无码一区二区三区水蜜桃承传焊接搭接面不得有污垢、砂土、积水(包括露水)等影响焊接质量的杂物存在。

　　11.在铺设过程中应采用先边坡后场低的顺序进行铺设。

　　12.坡面上的PE精品无码一区二区三区水蜜桃承传铺设，其接缝排列方向应平行或垂直坡度线，且应按由下而上的顺序铺设。

　　13.铺设水蜜桃久久夜色成人精品膜时应力求焊缝少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。

　　14.坡面弯曲处应使膜和接缝妥贴坡面。

　　15.通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

　　16.PE膜铺设完毕，未覆盖保护层前，应在膜的边角处每隔2~5m放1个20～40kg重的砂袋。

　　17.水蜜桃久久夜色成人精品膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

　　18.PE精品无码一区二区三区水蜜桃承传应自然松驰与支持面贴实，不宜打褶，悬空。

　　19.水蜜桃久久夜色成人精品膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

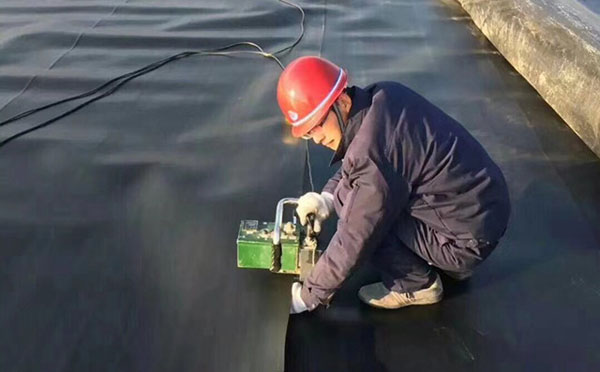

　　三、水蜜桃久久夜色成人精品膜现场焊接：

　　1.焊接形式宜采用双焊缝搭焊。

　　2.热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。

　　3.用干净纱布擦试焊缝搭接处，做到无水、无尘、无污垢，精品无码一区二区三区水蜜桃承传应平行对正，适量搭接。

　　4.接缝处不得有油污、灰尘，水蜜桃久久夜色成人精品膜的搭接段面不应有泥沙、结露、潮湿等杂物，当有杂物时必须在焊接前清理干净。

　　5.根据当时当地气候条件和材料性能,调节焊接设备至较佳工作状态。

　　6.热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

　　7.进行小样焊接试验，试焊接1m长的精品无码一区二区三区水蜜桃承传样品，采用现场撕拉检验 试验，焊缝不被撕拉破坏，母材被撕裂认为合格。

　　8.焊缝要求整齐、美观、不得有滑焊、跳走现象。

　　9.现场撕拉试验合格后，逐幅进行正式焊接。

　　10.在遇上精品无码一区二区三区水蜜桃承传长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

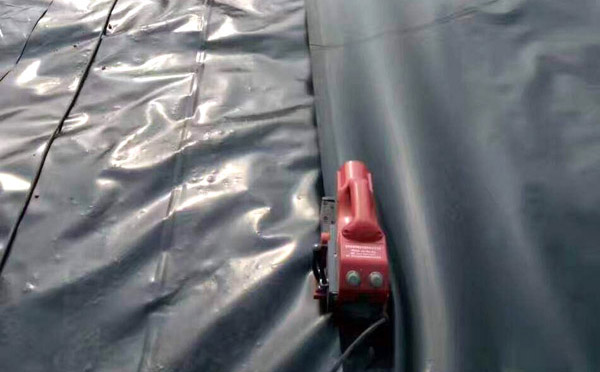

　　四、焊接注意事项：

　　1.焊膜时不许压出死折，铺设HDPE精品无码一区二区三区水蜜桃承传时，根据当地气温变化幅度和HDPE精品无码一区二区三区水蜜桃承传性能要求，预留出温度变化引起的伸缩变形量。

　　2.焊缝处PE精品无码一区二区三区水蜜桃承传应熔接为一个整体,不得发现虚焊，漏焊或超迟焊。

　　3.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。

　　4.出现虚焊，漏焊时，必须切开焊缝。使用焊接机对切开损伤部位用大于破损直径一倍以上的母材补焊。

　　5.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。

　　6.焊缝双缝宽度宜采用2mm×10mm。

　　7.横向焊缝间错位尺寸应大于或等于500mm。

　　8.HDPE水蜜桃久久夜色成人精品精品无码一区二区三区水蜜桃承传在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

　　9.T字形接头宜采用母材补痕，补痕尺寸可为300mm×300mm

　　10.连接的两层PE精品无码一区二区三区水蜜桃承传必须搭接平展，舒缓。

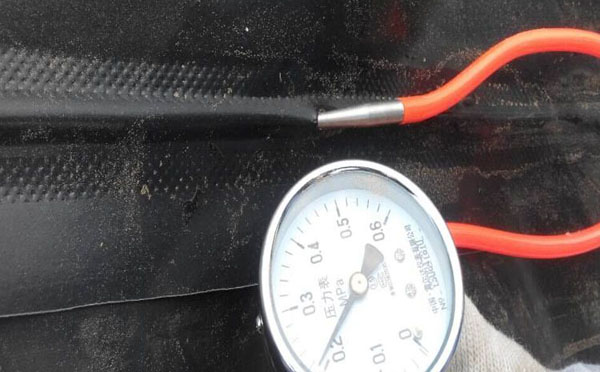

　　五、焊接质量检测

　　1.检测按三个步骤进行，即目测、充气检测及破坏试验。

　　2.检测方法应采用充气法,即双焊缝加压检测法及真空罐法，也可采用火花试验或超声波探测法。

　　3.目测主要是对铺设的精品无码一区二区三区水蜜桃承传外观、焊缝质量、T型焊接、基底杂物等进行细致的检查，所有施工人员对这一工作都应贯彻在全部施工过程中。

　　4.检测设备采用气压式检测仪及真空检测仪。


　　六、焊接质量要求：

　　1.除目检外，如有必要还可采用真空检测和气压检测，充气压检测的充气强度为0.25Mpa，5分钟不漏气，考虑到卷材较柔软易变形，允许压力下降20%。

　　2.对双缝充气长度为30～60m，双焊缝间充气压力达到0.15～0.2Mpa,保持1～5min,压力无明显下降为合格.

　　3.进行拉力测试时(破坏试验)，其标准为在做剥离和剪切试验时，焊缝没被撕裂开而母才被撕拉破坏，此时焊接合格。

　　4.对单焊缝和T形结点及修补点应采取50cm×50cm方格进行真空检测，真空压力大于或等于0.005MPa，保持30s，肥皂液不起泡为合格。

　　5.外观检查，发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下，应及时用新鲜的母材修补，补疤每边超过破损部位10～20cm。

　　6.室内试验，焊缝抗拉强度应大于母材强度。

　　7.质量检验应随施工进展进行。
